Tornavida uçlarının adlandırma yöntemi
Zaman:
2025-05-29 08:57
Kaynak:
Lizhou
Torna bıçaklarının adlandırma kuralı genellikle uluslararası standartları (örneğin ISO standardı) izler, modeli bir dizi harf ve sayıdan oluşur, her karakter farklı geometrik parametreleri veya işlevsel özellikleri temsil eder, örneğin Lizhou'nun TNMG160404R-PV ki torna bıçağı adlandırma kuralı 。
1. Modelin ayrıştırılması: TNMG160404R-PV
Göre ISO standart, ön 10 karakterler genel adlandırmadır, son ek PV çoğunlukla Lizhou üreticisinin özel kodudur. Ayrıntılı ayrıştırma:
T : Bıçak şekli
N : Arka açı
M : Tolerans sınıfı
G : Sabitleme yöntemi
16 : Kesme kenarı uzunluğu
04 : Bıçak kalınlığı
04 : Bıçak ucu yarıçapı
R-PV : Lizhou sert metal üreticisinin ek kodu

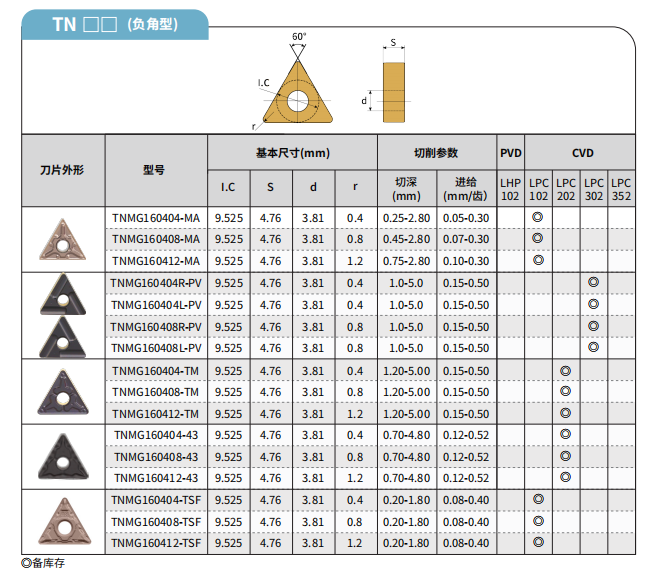

Torna bıçağı adlandırma kuralı simgesi
2. Tek tek analiz
(1) Bıçak şekli ( T )
T : Üçgen bıçak, bıçak ucu açısı 60° 。
Genel tornalama için uygundur, özellikle orta kesme koşulları için uygundur.
(2) Arka açı ( N )
N : Arka açı 0° (arka açı yok).
Genellikle kaba işleme veya sertliği yüksek olan iş koşullarında kullanılır.
(3) Tolerans sınıfı ( M )
M : Orta hassasiyette tolerans, çoğu genel işleme senaryosu için uygundur.
(4) Sabitleme yöntemi ( G )
G : Tek taraflı talaş kırıcı oluğu, merkez delik sabitleme.
Talaş kırıcı oluğu talaş çıkışını optimize edebilir ve dolaşmayı azaltabilir.
(5) Kesme kenarı uzunluğu ( 16 )
16 : Kesme kenarının teorik uzunluğu yaklaşık 15.875mm (Dönüştürme kuralı: 16 × 1/8 inç ≈ 5/8 inç).
Gerçek etiketleme basitleştirilmiş olabilir, belirli üreticinin boyut tablosuna bakın.
(6) Bıçak kalınlığı ( 04 )
04 : Kalınlık yaklaşık 4.76mm (Dönüştürme kuralı: 04 × 3.18 ≈ 3/16 inç).
Kalınlık bıçak mukavemetini etkiler, orta yük işleme için uygundur.
(7) Bıçak ucu yarıçapı ( 04 )
04 : Bıçak ucu yarıçapı 0.4mm (doğrudan değeri alın × 0.1mm ).
Küçük yarıçap ince işleme veya şekil verme tornalaması için uygundur, yüzey kalitesi iyidir.
Genel yorum TNMG160404R-PV：
Üçgen 60° bıçak, arka açı yok, orta hassasiyet, tek taraflı talaş kırıcı oluğu ve merkez delik.
Kesme kenarı yaklaşık 15.875mm kalınlık 4.76mm bıçak ucu yarıçapı 0.4mm。
Son ek, parlatma kenarına sahip olabileceğini, malzemenin PVD kaplama olduğunu ve çelik veya paslanmaz çelik ince işleme için uygun olduğunu gösterir.
